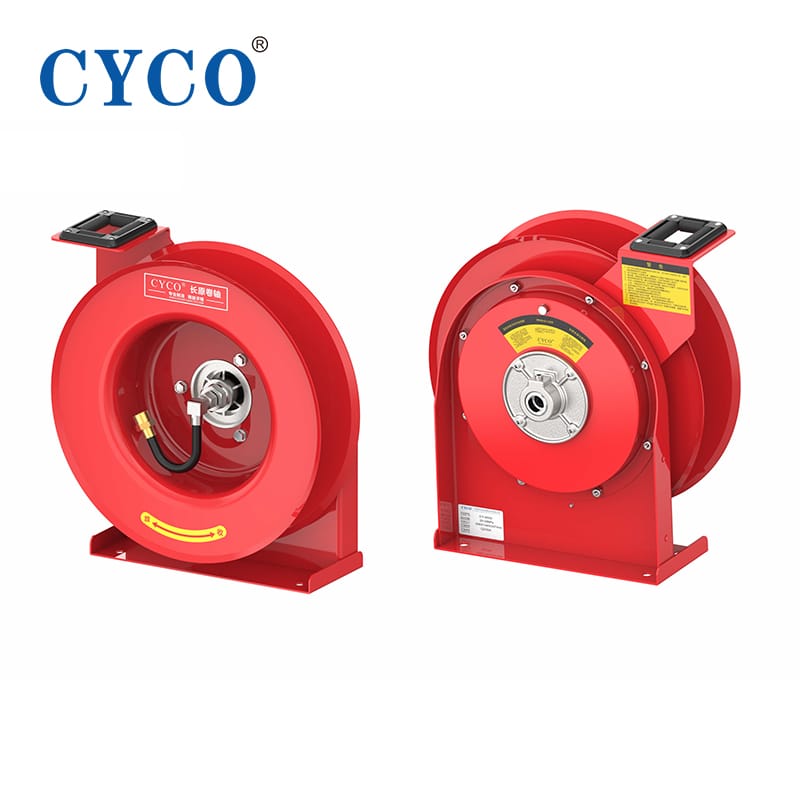

軟管卷盤CY-30/40/50系列
軟管卷盤CY-30/40/50系列是用于管理各種應用中的軟管的緊湊而高效的解決方案。它專為平穩回縮和無纏結操作而設計，提高了便利性和耐用性。非常適合用于車間、工業環境和流體分配系統。
可調式緩沖擋塊：允許在卷軸外部保持任意所需長度的繩索。
可調式導向臂：多個導向臂位置，便于多功能使用和現場調整，
封閉式驅動彈簧：驅動機構被封閉起來，以防環境因素影響。
長壽命驅動彈簧：離合器式卷軸軸芯幾乎可以消除因卷軸反同纏繞而造成的彈簧損壞可能性。
專業級重型鋼結構：單底座繩索設計，節省空間耐腐蝕處理:鋼制部件單獨粉末涂層，耐腐蝕。
專為工業、建筑、車間、公共機構服務中心等設計。易于安裝在墻壁、天花板、地板等位置。
| 編號 | 1 mm |
2 mm |
3 mm |
4 mm |
5 mm |
|---|---|---|---|---|---|
| A | 284 | 327 | 365 | 448 | 448 |
| B | 282 | 314 | 356 | 419 | 419 |
| C | 220 | 203 | 248 | 248 | 248 |
| D | 105 | 64 | 64 | 64 | 64 |
| E | 153 | 143 | 156 | 149 | 184 |
| 型號 （帶軟管） |
總重量 （kg） |
最大壓力 （Bar） |
軟管內徑 （mm） |
軟管外徑 （mm） |
軟管出口 NPT 外螺紋 |
卷軸入口 NPT 內螺紋 |
軟管長度 （m/ft） |
型號 （不帶軟管） |
總重量 （kg） |
最大壓力 （Bar） |
對應尺寸 編號 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 低壓氣體/水卷盤，最大溫度為 65℃ | |||||||||||
| 34-7.5 OLP | 8 | 21 | 6 | 12 | 1/4 | 3/8 | 7.5（25） | 34-00 0LP | 7 | 35 | 1 |
| 36-6 OLP | 8 | 21 | 10 | 15 | 1/4 | 3/8 | 6（20） | 36-00 OLP | 7 | 35 | 1 |
| 44-10.5 OLP | 9 | 21 | 6 | 12 | 1/4 | 3/8 | 10.5（35） | 44-00 0LP | 8 | 35 | 2 |
| 46-7.5 OLP | 9 | 21 | 10 | 15 | 1/4 | 3/8 | 7.5（25） | 46-00 OLP | 8 | 35 | 2 |
| 54-15 OLP | 12 | 21 | 6 | 12 | 1/4 | 3/8 | 15（50） | 54-00 OLP | 9 | 35 | 3 |
| 56-10.5 OLP | 11 | 21 | 10 | 15 | 1/4 | 3/8 | 10.5（35） | 56-00 OLP | 10 | 35 | 3 |
| 56-15 OLP | 16 | 21 | 10 | 15 | 1/4 | 3/8 | 15（50） | 56-05 OLP | 14 | 35 | 4 |
| 58-7.5 OLP | 12 | 21 | 13 | 19 | 1/2 | 3/8 | 7.5（25） | 58-00 OLP | 10 | 35 | 3 |
| 58-10.5 OLP | 18 | 21 | 13 | 19 | 1/2 | 3/8 | 10.5（35） | 58-05 OLP | 15 | 35 | 4 |
| 58-15 OLP | 19 | 21 | 13 | 19 | 1/2 | 3/8 | 15（50） | 58-06 OLP | 16 | 35 | 5 |
| 中壓油卷盤，最大溫度為 99℃ | |||||||||||
| 54-10.5 OMP | 14 | 190 | 6 | 13 | 1/4 | 3/8 | 10.5（35） | 54-00 OMP | 10 | 207 | 3 |
| 56-9 OMP | 14 | 155 | 10 | 18 | 3/8 | 3/8 | 9（30） | 56-00 OMP | 11 | 207 | 3 |
| 58-7.5 OMP | 15 | 138 | 13 | 22 | 1/2 | 3/8 | 7.5（25） | A58-00 OMP | 11 | 207 | 3 |
| 58-10.5 OMP | 19 | 138 | 13 | 22 | 1/2 | 3/8 | 10.5（35） | A58-05 OMP | 15 | 207 | 4 |
| 高壓油卷盤，最大溫度為 99℃ | |||||||||||
| 54-9 OHP | 14 | 345 | 6 | 15 | 1/4 | 1/4 | 9（30） | 54-00 OHP | 10 | 345 | 3 |
| 54-10.5 OHP | 18 | 345 | 6 | 15 | 1/4 | 1/4 | 10.5（35） | 54-05 OHP | 15 | 345 | 4 |
| 56-7.5 OHP | 15 | 276 | 10 | 19 | 1/4 | 1/4 | 7.5（25） | 56-00 OHP | 12 | 345 | 5 |
