系統組成

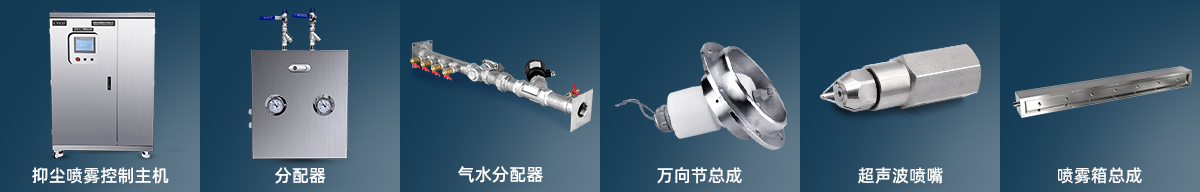

微米級雙流體干霧抑塵系統共由干霧抑塵主機、儲氣罐、空壓機、過濾罐、增壓泵、水汽分配器、 萬向節總成、超聲波干霧除塵噴頭、防滴漏干霧噴霧箱等組成

系統原理

通過壓縮空氣在噴嘴內部產生聲波振蕩，通過超聲波對水進行高度霧化，產生直徑1-30微米的水霧粒子，從源頭抑塵，可有效解決區域封閉/半封閉狀態下無組織揚塵的治理問題，如給料斗、給料機等裝卸區的除塵。

干霧抑塵設備還可配備智能控制處理平臺，與生產設施和污染監測數據實時聯動，實現自動化啟停控制。廣泛應用于鋼廠冶金、礦山開采、火電廠、煤焦化工、港口碼頭、水泥廠、煤礦等粉塵較大的場合。

抑塵原理

干霧抑塵裝置是利用干霧噴霧器產生的10μm以下的微細水霧顆粒，使粉塵顆粒相互粘結、聚結增大，并在自身重力作用下沉降。 粉塵可以通過水粘結而聚結增大，如果水霧顆粒與粉塵顆粒大小接近，粉塵顆粒隨氣流運動時就會與水霧顆粒碰撞、接觸而粘結一起。水霧顆粒越小，聚結機率則越大，隨著聚結的粉塵團變大加重，從而很容易降落。

設計特點

（1）主機控制系統可實現手動和自動兩種控制模式。在自動操作模式時，噴霧操作由可編程邏輯控制器(PLC)根據現場情況自動控制。手動操作模式時，可按壓現場的手動按鈕或由輸煤程控系統遠方進行起?？刂?。系統配有手動/自動轉換開關以及遠方/就地選擇開關，并分別提供開關位置信號給輸煤程控系統。在手動操作模式時，操作人員可以通過觸摸屏或文本顯示器控制啟動 或停止各治理點噴霧，還可以通過觸摸屏或文本顯示器設置噴霧周期及管道吹掃時間等系統運行參數。

（2）主機控制系統室外部分設有冬季防凍措施，各個功能系統和所有水、氣管道設置電伴熱帶加熱并設計保溫防凍，確保寒冷地區冬季正常使用。

（3）主機控制系統有人機接口?？煞答亣婌F、停止噴霧、過濾器堵塞、電伴熱帶工作、氣壓低、 水壓低、系統自動/手動運行狀態等電信號，該信號接至遠程控制系統。

（4）主機控制系統有停機自動吹掃排水防凍功能。

（5）主機控制系統管道中帶有水、氣過濾功能，過濾閥清洗方便快捷。氣霧噴嘴可調節氣霧流量和壓力。為了保障其他用水設備的壓力和流量，主機系統裝置箱內配備增壓設備，增壓設備與系統連鎖。

（6）水霧顆粒為干霧，在抑塵點形成濃而密的霧團。抑塵效率高，針對10μm以下可吸入性粉塵治理效果高達98%以上。

（7）占地面積小，操作方便，全自動控制。設備投入少，運行、維護費用低。

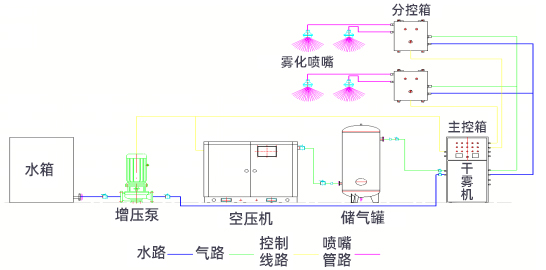

微米級干霧抑塵系統工作原理簡圖

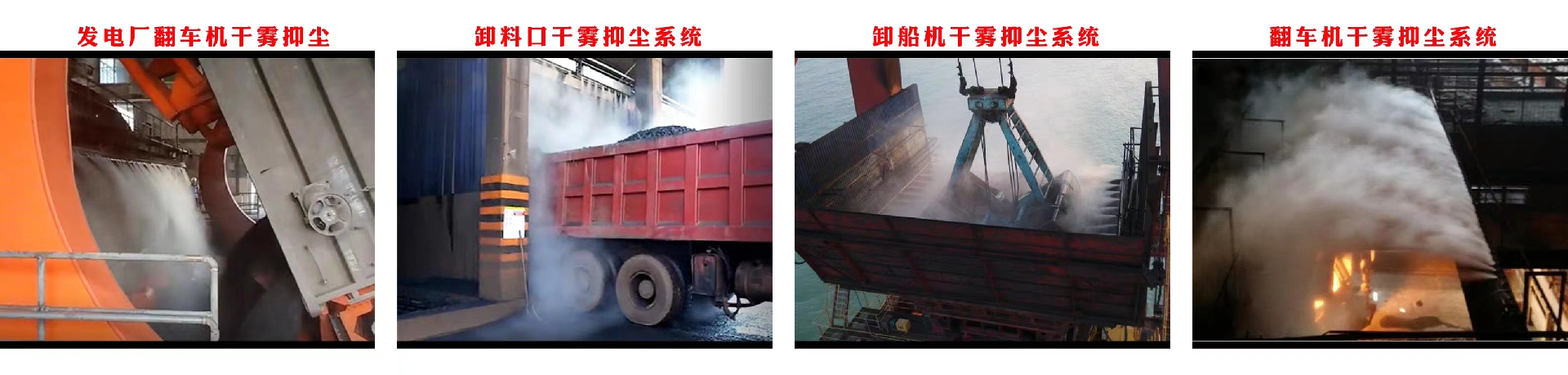

應用場景

干霧噴霧控制系統廣泛的應用于皮帶運輸港、鋼鐵冶煉廠、水泥廠等，在進料口，卸料口，除塵車間進行噴霧抑塵。
